DIN82滚花标准 滚花花齿螺丝螺栓

浏览数量: 54     作者: 本站编辑     发布时间: 2021-02-25      来源: 本站

紧固件螺丝螺栓以及五金件DIN82 滚花/压花标准



在紧固件的日常使用过程中,防止打滑,增加摩擦力,以及使用场景在注塑压在塑胶的时候,往往会设计到滚花的设计。为了不仅仅有外观上美化,有时候也有起到定位作用。

所以滚花的位置,有手拧螺钉(在头部)(在螺杆上)。

我司近来收到各类客户的询价,有几款滚花设计。今天来分享下DIN82滚花 压花标准,网上有这个标准的详细解释。



滚花类型主要分为以下几种:

滚花类型

初始直径d2≈

RAA 滚平行于轴的槽

d1-0.5t

RBL 左滚花

d1-0.5t

RBR 右滚花

d1-0.5t

RGE 左/右滚花,钻头凸起

d1-0.67t

RGV 左/右滚花,钻头缩进

d1-0.33t

RKE 交叉滚花,钻头凸起

d1-0.67t

RKV 交叉滚花,钻头缩进

d1-0.33t

图标中d2 是指初始直径,d1是成品滚花的外径



基本上客户在询盘时会标注出滚花类型,如果客户图纸上显示的是:



-RGE 08  DIN 82

-则表示的是:DIN82滚花标准里面 RGE /右滚花类型钻头凸起,齿距是t=0.8mm08),

齿形角 α=90°不标注齿形角时默认为α=90°


若有需要,滚花可制成有 105°或其它角度齿形角的形式。

比如:



-RGE 08‐105 DIN 82

 -则表示的是:DIN82滚花标准里面 RGE /右滚花类型钻头凸起,齿距是t=0.8mm08),

齿形角α=105°105);



-齿距t :通常有  0.5   0.6  0.8  1.0   1.2  1.6mm几个标准,现在市场上也有人提出已经有做过0.3,0.7,0.9MM

在配合紧固件、螺丝螺栓时候,以及滚花轮DIN 403 的滚花滚轧制制造法。


其实在冷镦工艺中,如果滚花,也可以在第一步冷镦出来,该工艺步骤只是没有达到标准,如果严格按照DIN82滚花标准,可在搓牙时候加工。

做一幅滚花的牙板就可以轻松达到滚花效果了。


 以下是类型,也可以点击我司下载页面,下载DIN82滚花标准


DIN82 滚花

















































































































































谈到紧固件螺丝螺栓的滚花:


RAA直纹的方形头/圆头/六角头滚花螺栓  汽车焊接螺栓:     RAA直纹割槽铆螺母/不锈钢螺母/铜螺母/滚花螺母:

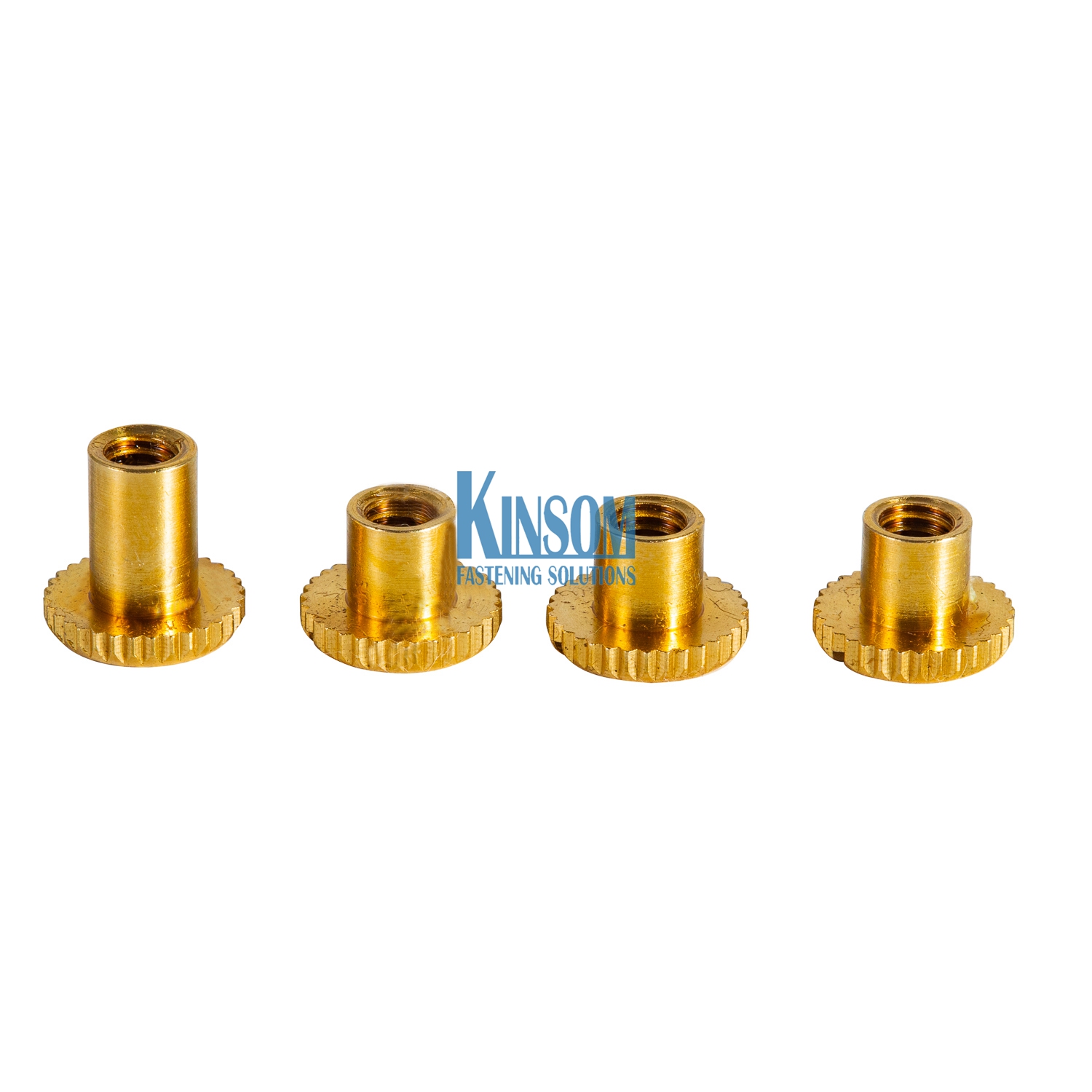

square knurled head machine screws automotive fasteners from kinsomstainless steel 304 hc3 with copper coating knurled slotted head internal thread rivets nuts

DIN912 滚花螺丝/高强度螺丝:                         方头螺栓

socket cap screw008

095084
