螺丝螺栓扭矩扭力标准、机械性能等级、最小破坏扭矩GB∕T 3098.13-1996

浏览数量: 876     作者: 本站编辑     发布时间: 2021-02-01      来源: 本站

紧固件机械性能 螺栓与螺钉的扭矩试验和破坏扭矩公称直径110mm

国标GB∕T 3098.13-1996中规定了,螺栓螺钉的扭矩试验和破坏扭矩的标准,理解为螺丝螺栓与螺钉是在多少力下出现断裂(是指在碳钢材料下,不锈钢的标准不一样,可参考我司另外一篇关于GB3098.6不锈钢螺栓螺钉机械性能)。

这个很好的规定了,如何在使用过程中,无论是使用人工还是气动工具情况下,螺丝螺栓能承受多大的力,使其断裂。那么为方便,快速有效率的使用工具安装使用螺丝,必须知道最小的破坏扭矩。多少N.m这个螺丝螺钉才是符合基本的机械性能,能否达到数值,是合格的标准件?


标准分两部分:

1.最小破坏扭矩的试验方法;

2.规定了最小的破坏扭矩;

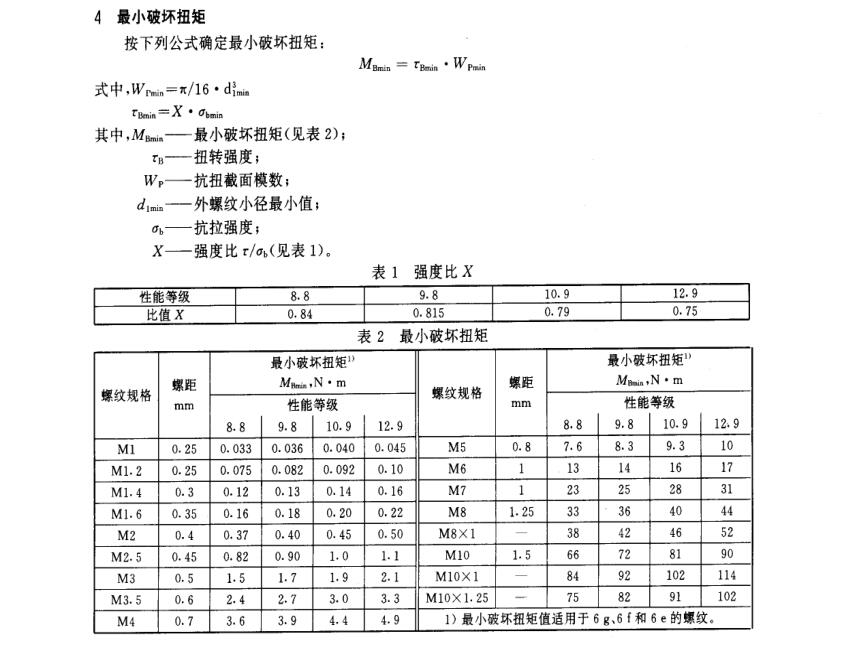

螺丝螺栓最小破坏扭矩

例如 M8的螺栓螺丝的最小破坏扭矩是多少?M8螺丝的扭力标准?M8螺栓8.8级扭力?M8螺栓10.9级扭力值是多少?

M8 牙距1.25的,8.8级是33N.m,10.9级是40N.m。

以此类推12.9级就是44N.m。


根据标准执行,祥鸿太螺丝螺栓的扭力标准会参照GB∕T 3098.13-1996的标准,检验方法是:

扭力验测试方法, 平行支持面法

1.准备扭力扳手; 【选择适合的扭力扳手,祥鸿太使用的是日本东日TOHNCHI扭力扳手,DB50N-S,DB25N-S,可测试扭矩范围(3-25N.m,5-50N.m)】

2.选择适合和工件大小的扭力扳手、批头、套筒;【使用合适直径的批头、套筒】

3.螺丝/弹垫/平垫安装在实验板上,使其紧贴实验板/锁紧销表面,放入卡槽,用适当的扭力扳手拧紧组合件 ;直至达到各自的屈服点,拧紧扭矩的加载对象应一致,拧紧速度20R/MIN,Max.

4.记录 实验组合的屈服点分别对应的扭矩值。并算出平均值和最大最小值之间的差异,如差值小于平均值的15%,则此平均值作为实验样品的拧紧扭踞值。如果差值超过了15%,则应将试样分别拧紧直各自的屈服点。


主要试验条件

1.工具:实验板、扭力扳手、预载荷、平行支持面法、弹垫/平垫

2.测试:

3.测试数量:

4.测试环境:常温室内

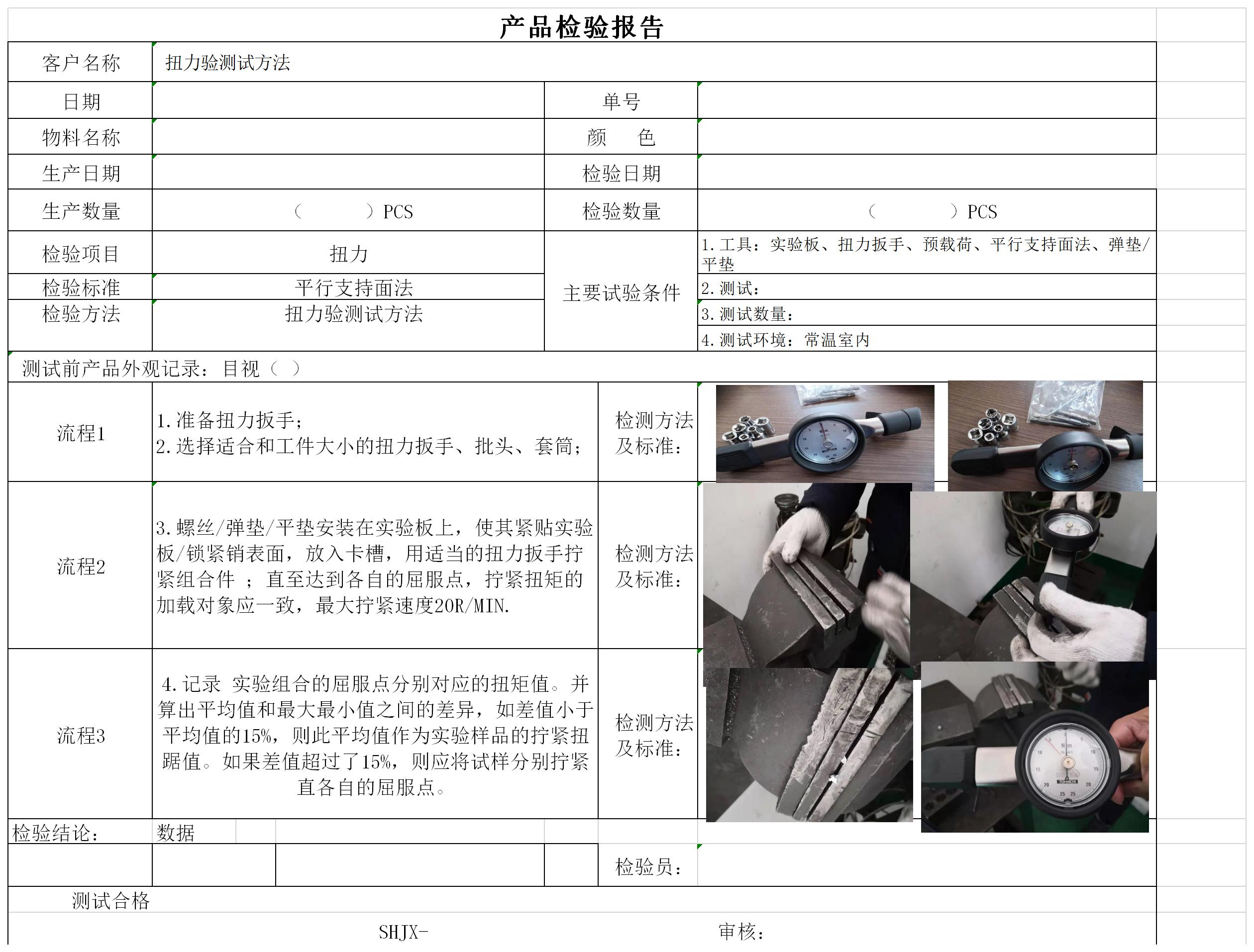

Test Report Ks 扭力测试方法 检测报告

参照标准和试验方法,检测出螺丝螺钉能否达到标准,完成出货前检验的流程,合格后出货给客户。

更多紧固件螺丝的机械性能请点击我司技术参数分享与下载页面。
